lage nanocrystallinekern van het kernverlies voor hoge frequentietransformatoren

Name: lage nanocrystallinekern van het kernverlies voor hoge frequentietransformatoren
Brand: King Magnetics
SKU: lage nanocrystallinekern van het kernverlies voor hoge frequentietransformatoren
Rating: 4.5 (149 reviews)

Brand Name:	King Magnetics
Model Number:	lage nanocrystallinekern van het kernverlies voor hoge frequentietransformatoren
MOQ:	10 PCs
Prijs:	-
Delivery Time:	15 dagen
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

Certificering:

RoHS

Naam:

lage nanocrystallinekern van het kernverlies voor hoge frequentietransformatoren

Model:

1k107, finemet, vitroperm 500 F, nanoperm

Toepassing:

EMI vernauwing van de filter de gemeenschappelijke wijze

Verpakking Details:

Document Vakje

Levering vermogen:

50000

Product Description

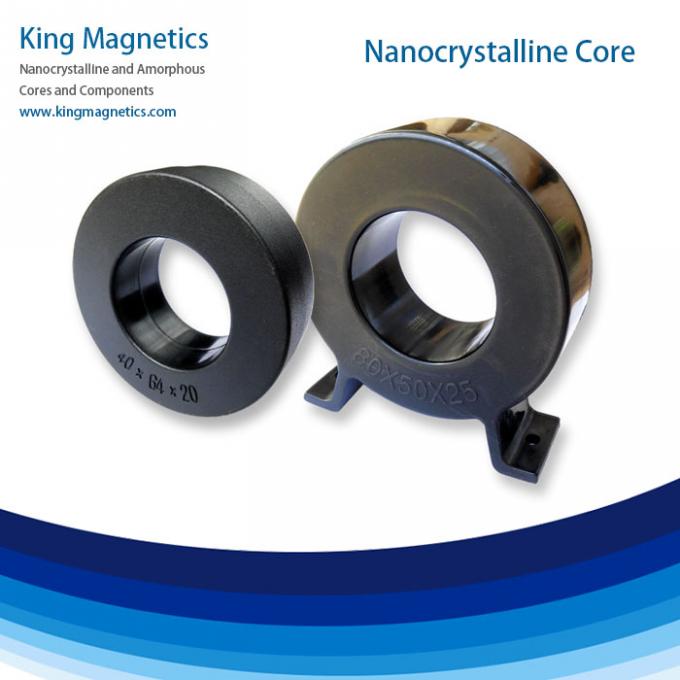

lage nanocrystallinekern van het kernverlies voor hoge frequentietransformatoren

De Kern van de Nanocrystallinetransformator heeft zeer hoge doordringbaarheid, hoge verzadigingsinductie, lage coercivity, laag kernverlies. Geschikt voor hoge frequentietransformator van het materiaal van het omschakelaarslassen, zonneomschakelaar, en hoge machtstransformator in KW-waaier.

Eigenschappen

Materiaal: Op fe-gebaseerde Nanocrystalline-kern
De dichtheidsinductie van de verzadigingsstroom: 1.25T
Doordringbaarheid @ 10KHz: > 20000
Curietemperatuur (℃): 560
Het stapelen van factor: 0,78
Verzadigingsmagnetostriction (*10^-6): <2>
Weerstandsvermogen (μΩ.cm): 90
Lintdikte: 25μm
Kernvormen: Troidalkern

De hoge dichtheid van de verzadigingsstroom - u kunt volume van transformatoren versus tranditionalferriet verminderen
Hoge doordringbaarheid - verbeter efficiency, lagere opwindende macht en verminder koperverlies
Lage coercivity en Laag kernverlies - lage temperatuurstijging
Uitstekende thermische stabiliteit - het werk temperatuur van -40 - 130℃

Toepassingen

>> De machines van het omschakelaarslassen
>> Elektrolytische platerenvoedingen
>> De voedingen van de hoge Machtslaser
>> Mededeling, de voedingen van de hoge snelheidsspoorweg
>> Hoge frequentie verwarmingssystemen
>> Hoge frequentie en hoge machts geschakelde wijzevoeding

Kenmerkenvergelijking

Eigenschappen	Nanophouskernen	Ferrietkernen
Verzadigingsluf dichtheid (T)	1.25	0,5
Remanence (t) (20KHz)	<0>	0,2
Kernverlies (20KHz/0.2T) (W/Kg)	<4>	7.5
Kernverlies (20KHz/0.5T) (W/Kg)	<40>	kan niet gebruiken
Kernverlies (50KHz/0.3T) (W/Kg)	<50>	kan niet gebruiken
Doordringbaarheid (20KHz)	>20.000	2000
Coercivity (A/m)	<2>	6
Verzadigingsmagnetostriction (*10^-6)	<2>	4
Weerstandsvermogen (μΩ.cm)	90	10^6
Curietemperatuur (℃)	560	<200>
Het stapelen van factor	>0,75	n/a

Van de kernafmetingen en Macht capaciteit

Artikelnummer.	Kernafmetingen			Gevaldimensies			Effictive kruis sectie	Beteken weg lengte	Gewicht	Macht @ 20KHz
	od	identiteitskaart	h	OD	Identiteitskaart	H	AFe	lFe	mFe	P
	mm	mm	mm	mm	mm	mm	cm2	cm	g	KW
KMN644020T	64	40	20	68.2	37	23.5	1.87	16.3	222	1-3
KMN805025T	80	50	25	83.5	47.2	28.8	2.93	20.4	433	3-6
KMN1006020T	100	60	20	106	55	25	3.12	25.1	568	5-7
KMN1207020T	120	70	20	125	65	25	3.90	29.8	843	6-10
KMN1207030T	120	70	30	125	65	36	5.85	2.98	1265	10-14
KMN1308040T	130	80	40	136	75	46	7.80	33.0	1864	16-20
KMN1308050T	130	80	50	136	75	56	9.75	33.0	2331	20-25

Andere specificaties zijn beschikbaar volgens de eisen van de klant.

Productenoverzicht

Wij maken kernen aan de tekeningen van de klant. Als u douanekernen nodig hebt, tekening naar te verzenden gelieve ons.

De volledige amorfe en nanocrystallinekernen catalogiseren download:

http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf

U kunt ook interesed in:

Nanocrystallinec kern

http://www.kingmagnetics.com/nanocrystalline-c-core.html

Amorfe Besnoeiingskern

http://www.kingmagnetics.com/amorphous-c-core.html

De kernen van de Nanocrystallinetransformator

http://www.kingmagnetics.com/nanocrystalline-transformer-core.html

Waarom ons?! kies!

> Tien jaar ervarings in amorfe productie en nanocrystallinekernen.

> Onze eigen fabriek produceert, maken wij slechts hoog - kwaliteit magnetische kernen.

> De kwaliteit is onze cultuur. 100% testte alvorens te verschepen.

> De verzekering van de Alibabahandel, met ons uw geld in brandkast!

> De hoge prestaties, onze kernen kunnen wereld aan norm voldoen - kwaliteit.

> Uw onderzoek zal responsed in 24 UREN zijn. De tijd is GOUDEN!

> De kleine orde is welkom, onderhouden wij elke cliënt!

FAQ:

1. Bent u fabrikant van amorfe en nanocrystallinekernen?

Ja, zijn wij manufacutrer en wij verstrekken hoogte - kwaliteitsproducten.

2. Kunt u naar maat gemaakte kernen?

Ja, te verzenden gelieve ons uw tekening en vereisten.

3. MOQ

Wij plaatsen geen MOQ, is de kleine orde welkom.

4. Levertijd

Meestal begint de levertijd van 15 dagen, afhangt in bestelling hoeveelheid.

5. Hoe te om orde te beginnen?

Vul u enkel vereistebericht en klik hieronder „[verzend]“, zullen wij u in 24 uren contacteren.

Of e-mail aan ons kern (bij) kingmagnetics.com

Contacteer ons

Zhuhaikoning Magnetics Technology Co. , Ltd.

Adres: 5/F, No.8, Pingdong 1 Weg,
Van Nanpingswetenschap en Technologiepark,
Zhuhai, Guangdong, China, 519060

Telefoon: +86-756-830-5985; +86-158-1980-9198

Website: www.kingmagnetics.com
