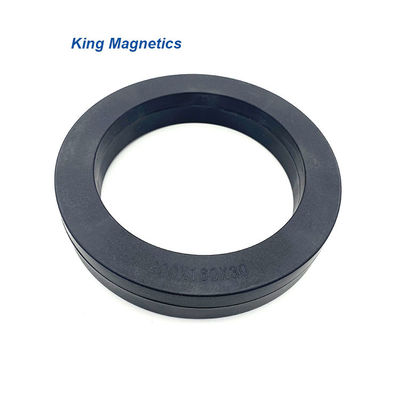

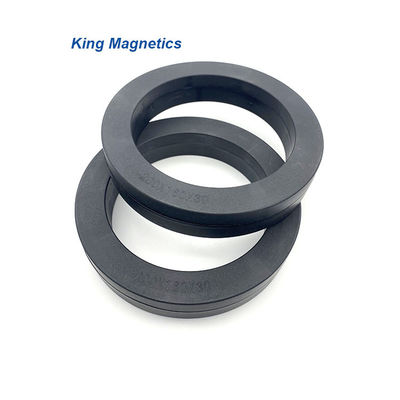

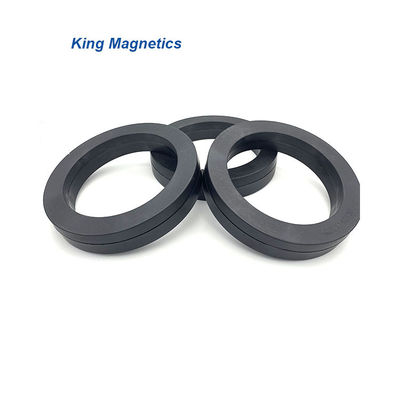

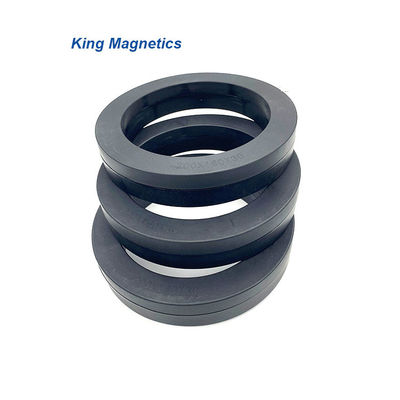

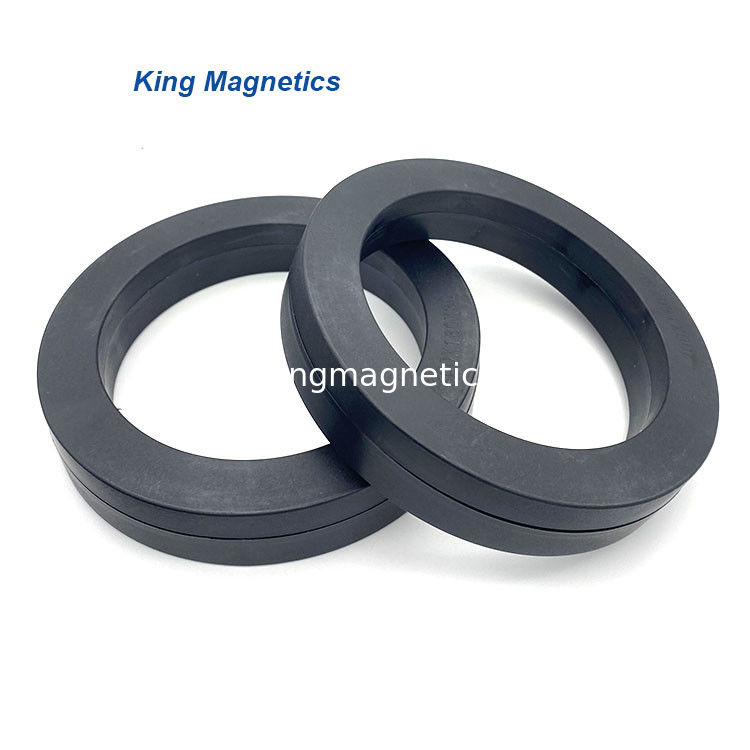

KMN20016030 kern van de kern finemet nanocrystalline van het hoge prestaties toroidal ferriet

Name: KMN20016030 kern van de kern finemet nanocrystalline van het hoge prestaties toroidal ferriet
Brand: King Magnetics
SKU: KMN20016030
Rating: 4.7 (175 reviews)

Brand Name:	King Magnetics
Model Number:	KMN20016030
MOQ:	1ps
Prijs:	-
Delivery Time:	21 het werkdagen
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Plaats van herkomst:

Zhuhai Guangdong China

Certificering:

IOS:9001

Naam:

Kern van de kern finemet nanocrystalline van het hoge prestaties toroidal ferriet

Materiaal:

nanocrystallinekern

Type:

Toroidal

Model:

KMN20016030

Kernafmeting:

200*160*30mm

Gevaldimensie:

207*153*37mm

Geschatte macht:

10HP

Gebruik:

Common Mode-smoorspoelen

Toepassing:

De Motorsystemen van de omschakelaarsaandrijving, VFD

Verpakking Details:

Karton

Levering vermogen:

10000/PCS/Per mond

Product Description

Kern van de kern finemet nanocrystalline van het hoge prestaties toroidal ferriet

Productomschrijving

Kmn20016030-1

De Nanocrystallinekernen kenmerken zeer hoge doordringbaarheid over frequentie met lage frekwentie aan hoge tot 30Mhz. Zij zijn zeer geschikt voor gemeenschappelijke wijzevernauwing om als EMC filter worden gebruikt om geleid gemeenschappelijk wijzelawaai samen te persen. Vergeleken bij traditionele ferrietkern, heeft de nanocrystallinekern heel wat voordelen als hoge inductantie, goed filter efficiënt, klein grootte en volume, minder draaien van koperdraad, lager machtsconsumptie en hoog rendement.

Eigenschappen

Materiaal: Op fe-gebaseerde Nanocrystalline-kern
De dichtheidsinductie van de verzadigingsstroom: 1.25T
Doordringbaarheid @ 10KHz: 80000
Doordringbaarheid @ 100KHz: 20000
Curietemperatuur (℃): 560
Het stapelen van factor: 0,78
Verzadigingsmagnetostriction (*10^-6): <2> Weerstandsvermogen (μΩ.cm): 115
Lintdikte: 25μm
Kernvormen: Troidalkern

Toepassingen

>> EMC Filter
>> geschakelde wijzevoeding
>> computervoeding
>> mededeling en netwerkvoeding
>> laser en Röntgenstraalvoeding
>> lassenmateriaal en Elektroplaterenvoeding
>> zonne-energiemateriaal en Windenergiegenerator
>> huishoudenelektrisch apparaat
>> Uninterruptable voeding (UPS)
>> frequentieconvertor
>> geïntroduceerd het verwarmen materiaal
>> de voedingen van de hoge snelheidsspoorweg

>> VFD-de Motorsystemen van de Omschakelaarsaandrijving

Standaardkernen

Artikelnummer.	Kernafmetingen			Gevaldimensies			Effictive kruis sectie	Beteken weg lengte	AL Nominal Value **		Equivalent aan VAC-artikelnummer.
	od	identiteitskaart	h	OD	Identiteitskaart	H	AFe	lFe	10kHz	100kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0,06	2.6	25.5	6.4	W914
KMN120805	12	8	4.5	14.5	6.3	6.9	0,08	3.1	28.0	6.8	W902
KMN151005	15	10	4.5	17.1	8.3	7.1	0,09	3.9	27.0	6.7	W865
KMN161006	16	10	6	17.9	8.1	8.1	0,14	4.1	43.0	10.1	W403
KMN161008	16	10	8	17.8	8.4	9.9	0,19	4.1	46.1	11.5	-
KMN171206	17.5	12.6	6	19.2	10.9	8.1	0,11	4.7	30.0	6.9	W515
KMN191510	19	15	10	21.2	13.5	12.3	0,16	5.3	36.1	8.8	W838
KMN201208	20	12	8	21.7	10.8	9.9	0,25	5.0	55.2	13.6	W409
KMN201210	20	12	10	22.6	10.5	12.5	0,31	5.0	62.4	15.6	-
KMN211308E *	21.3	13.6	8	22	13	8.8	0,24	5.5	44.1	11.0	-
KMN252010	25	20	10	28	17.2	13.2	0,20	7.1	28.4	7.3	W523
KMN251610	25	16	10	28	14.0	13.1	0,35	6.4	67.0	15.5	W380
KMN261610	26	16	10	28.3	14	12.8	0,39	6.6	57.1	14.3	-
KMN302010	30	20	10	33.2	17.8	13.3	0,39	7.9	59.3	14.0	W423
KMN302015	30	20	15	33.6	17.8	17.8	0,59	7.9	88.0	20.0	W414
KMN322010	32	20	10	34.4	18.1	13	0,47	8.2	57.6	14.4	-
KMN322015	32	20	15	34.6	17.9	18.2	0,70	8.2	86.4	21.6	-
KMN322115Y	32	21	15	35.5	18.5	19	0,64	8.3	77.7	19.4	driefasen
KMN382415	37.8	24.2	15	40.8	21.6	18.3	0,80	9.7	82.1	20.5	-
KMN402515	40	25	15	43.8	21.6	18.8	0,88	10.2	99.0	23.1	W424
KMN402520	40	25	20	45	21.5	24.7	1.17	10.2	115.2	28.8	-
KMN403215	40	32	15	44.9	28.8	18.8	0,47	11.3	48.0	11.3	W422
KMN453015	45	30	15	48.3	26.4	18.2	0,88	11.8	87.6	20.0	V102
KMN462725	46	27	25	48.8	24.6	27.8	1.85	11.5	162.4	40.6	-
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	109.6	27.4	-
KMN504020	50	40	20	53.6	37.1	23	0,78	14.1	45.0	13.5	W565
KMN635025	63	50	25	69	46	29	1.27	17.7	59.0	17.5	W517
KMN644020	64	40	20	68.2	37	23.5	1.87	16.3	115.2	28.8	-
KMN644025	64	40	25	67.4	37	29.2	2.34	16.3	144.0	36.0	-
KMN805020	80	50	20	83.8	46.6	25.0	2.34	20.4	94.0	28.0	V140
KMN805025	80	50	25	84	47	29	2.93	20.4	144.0	36.0	-
KMN906020	90	60	20	95.4	54.7	24.7	2.34	23.6	81.0	25.1	W518
KMN1008020	100	80	20	105	75	25	1.56	28.3	55.5	13.9	-
KMN1027625	102	76	25	108.1	70.0	30.3	2.54	27.9	91.1	22.8	W468
KMN1108025	110	80	25	116.6	73.8	31.4	2.93	29.8	98.5	24.6	-
KMN1309030	130	90	30	135.3	84.9	36.5	4.68	34.5	136.1	34.0	-
KMN14010025	140	100	25	145	95	30	3.90	37.7	104	26	-
KMN16013025	160	130	25	165	125	30	2.93	45.5	64.6	16.1	-
KMN17012025	170	120	25	175	115	30	4.88	45.5	107.6	26.9	-
KMN20016030	200	160	30	207	153	37	4.5	56.5	83.2	2.8	-

Deze kernen zijn onze standaardproducten, kunnen wij hoge prestatieskernen volgens de eisen van de klant, met inbegrip van grootte, inductantie en toepassingen ook ontwerpen en produceren. Wij kunnen klanten helpen om de beste prestatieskernen te selecteren.

* Met een laag bedekt epoxy.

** AL tolerantie -30%/+50%

KMN322115Y - De gemeenschappelijke kern in drie stadia van de wijzevernauwing.

Onze Diensten

1. Nanocrystallinekernen voor gemeenschappelijke wijzevernauwingen

- Zeer hoge doordringbaarheid, geschikt voor EMI gemeenschappelijke wijzevernauwingen.

vacuumschmelze nanocrystallinekernen van VAC vitroperm voor gemeenschappelijke wijzevernauwing

2. Amorfe en nanocrystallinec kernen

- De hoge dichtheid van de verzadigingsstroom, en laag kernverlies.

- De Nanocrystallinec kernen zijn het bijgewerkte materiaal met ultra hoge prestaties.

Amorfe Metglas en nanocrystallinec kern van Hitachi Finemet

3. Douanekernen en magnetische componenten

- De ovale kernen van vormnanocrystalline voor VFD-lawaaisuppresor.

- Amorfe inductors voor outputgelijkstroom vernauwing of PFC-vernauwing.

- Nanocrystalline toroidal kernen voor gemeenschappelijke wijzevernauwing.

De kernen van de Magnetecdouane nanoperm en magnetische componenten

Meer informatie gelieve te bezoeken: www.kingmagnetics.com
