2-generatie Nanocrystalline-kernen voor de Transformatoren van de Hoge Frequentiemacht

Name: 2-generatie Nanocrystalline-kernen voor de Transformatoren van de Hoge Frequentiemacht
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: KMN805025T2
Availability: InStock

Brand Name:	King Magnetics
Model Number:	KMN805025T2
MOQ:	100 PCs
Prijs:	-
Delivery Time:	15 dagen
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

Certificering:

RoHS, UL94-V0(Plastic Case)

Verpakking Details:

Document Vakje

Levering vermogen:

60000 PCs

Product Description

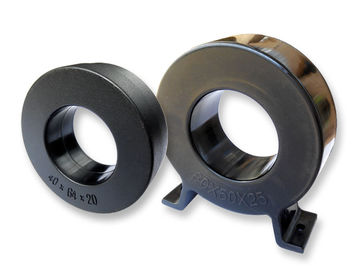

2-generatie Nanocrystalline-kernen voor de Transformatoren van de Hoge Frequentiemacht

Eigenschappen:

De koning Magnetics geeft de nieuwe 2 kernen van Generatienanocrystalline voor hoge frequentie en hoge machtstransformatoren vrij. Met de stroomdichtheid van de eigenschappen hoge verzadiging, hoge doordringbaarheid, veel lager kernverlies, lage verzadigingsmagnetostriction en goede temperatuurstabiliteit. Wijd gebruikt als hoofdtransformator schakelden de kernen voor hoge frequentie en hoge macht wijzevoeding.

Wat voor 2G-nanocrystallinekern verschillend is:

> Dunnere lintdikte, laag kernverlies

> Lage magnetostriction, met geringe geluidssterkte

> Hogere het werk frequentie, geschikt voor 20KHz - 50KHz

Toepassingen:

> Hoge frequentie en hoge machts geschakelde wijzevoeding

> Laservoeding

> De machine van het omschakelaarslassen

> Elektroplaterenvoeding

> Middelgrote en hoge frequentie het verwarmen voeding

> Röntgenstraalvoeding

> IGBT-Omschakelaar

> Uninterruptable voeding (UPS)

Kenmerken:

> De hoge dichtheid van de verzadigingsstroom -- het verminderen van volume van transformator

> Hoge doordringbaarheid en lage coercivity -- het verbeteren van efficiency en het verminderen van gemagnetiseerde huidig en het verminderen van koperverlies

> Laag kernverlies -- stijgende efficiency en het verminderen van machtsconsumptie

> Uitstekende thermische stabiliteit -- het ononderbroken werken bij tot 120℃

> Lage magnetostriction -- laag hoorbaar lawaai in vergelijking met andere materialen

Vergelijking: 1G, 2G-nanocrystallinekernen versus ferrietkernen

Eigenschappen	Nanocrystallinekernen 2G	Nanocrystallinekernen 1G	Ferrietkernen
Lintdikte	25μm	33μm	N/A
Verzadig LUF Dichtheid (t)	1.25	1.25	0,5
Remanence (t) (kHz 20)	< 0="">	< 0="">	0,20
Kernverlies (20 kHz/0.2T) (W/Kg)	< 3="">	< 4="">	7.5
Kernverlies (20 kHz/0.5T) (W/Kg)	<>	<>	Kan niet gebruiken
Kernverlies (50 kHz/0.3T) (W/Kg)	<>	<>	Kan niet gebruiken
Doordringbaarheid (kHz 20) (Gs/Oe)	> 20.000	> 20.000	2.000
Statische Coercivity (A/m)	< 2="">	< 2="">	6
Verzadigingsmagnetostriction (10^-6)	< 2="">	< 2="">	4
Elektroweerstandsvermogen (μΩ.cm)	115	115	106
Curietemperatuur (℃)	560	560	< 200="">
Het stapelen van factor	> 0,75	> 0,75	N/A
Het werk temperatuur	-40℃ - 120℃	-40℃ - 120℃	-20℃ - 100℃
Het werk frequentie	20KHz - 50KHz	20KHz - 30KHz	20KHz - 100KHz

Specificaties:

Nanocrystallinekernen voor de Transformatoren van de Hoge Frequentiemacht

Artikelnummer.	Kernafmeting (mm)			Gevaldimensie (mm)			Eff. Dwarsgebied (cm2)	Beteken weglengte (cm)	Gewicht (G)	Macht @ 20KHz (KW)
Artikelnummer.	od	identiteitskaart	h	OD	Identiteitskaart	H	VE	Lm	Gewicht	P
KMN644020T2	64	40	20	68.2	37	23.5	1.80	16.3	213	1-3
KMN805025T2	80	50	25	83.5	47.2	28.8	2.81	20.4	416	3-5
KMN1006020T2	100	60	20	106	55	25	3.00	25.1	546	5-7
KMN1207020T2	120	70	20	125	65	25	3.75	29.8	811	7-10
KMN1207030T2	120	70	30	125	65	36	5.63	29.8	1217	10-14
KMN1308040T2	130	80	40	136	75	46	7.50	33.0	1793	14-20
KMN1308050T2	130	80	50	136	75	56	9.38	33.0	2241	20-25

Andere specificaties zijn beschikbaar volgens de eisen van de klant.
