de nanocrystallinec sneed kern voor outputinductor, de hoge frequentietransformator van 20KHz, elektrovoertuiglader

Het Nanocrystallinemateriaal is de hoogste doordringbaarheids magnetische materialen in de wereld. Lage kernverlies, groene en lage koolstofemissie.


Eigenschappen:

Op fe-gebaseerd nanocrystallinemateriaal met samenstelling van meestal Fe met Cu, Nb, Si, B, die eerst door snelle het doven technologie om amorf lint, dan door kristallijne thermische behandeling te vormen om fijne korrels met nano schaal te bereiken. Door dit revolutionaire proces, kunnen wij superieure magnetische eigenschappen met de hoge dichtheid van de verzadigingsstroom, hoge aanvankelijke doordringbaarheid, lage coercivity, laag kernverlies krijgen. Het Nanocrystallinemateriaal is een milieubescherming, groene, lage koolstof, hoog rendement nieuw magnetisch materiaal.

Toepassingen:

Het op fe-gebaseerde nanocrystallinemateriaal kan op kernen voor gemeenschappelijke wijzevernauwingen, hoge frequentietransformatoren, huidige transformatoren, bestuurderstransformatoren, netwerktransformatoren, parelkernen, magnetische versterkers, filterinductors, reactoren, PFC-vernauwingen op divers elektro en elektronisch gebied worden toegepast, nu wijd zijn gebruikt in geschakelde wijzevoeding, huishoudenelektrisch apparaat, industrieel elektromateriaal, communicatie voeding, netwerkvoeding, zonne-energiemateriaal, windenergiegenerator, IGBT-omschakelaarsvoeding, laservoeding en medische apparatuurvoeding.

Kenmerken:

> Hoge doordringbaarheid -- stijgende inductantie en het verminderen van het winden draaien
> Hoge verzadigingsinductie -- het minimaliseren van grootte van component
> Hoge frequentie -- geschikt gebruikt in frequentiegebied van 50Hz tot 100KHz
> Hoge curietemperatuur -- hogere het werk temperatuur, het ononderbroken werken bij tot 120℃
> Lage coercivity -- het verhogen van de efficiency en het verminderen van hystereseverlies
> Laag kernverlies -- verminderend verbruikte energie en het minimaliseren van temperatuurstijging
> Lage magnetostriction -- laag hoorbaar lawaai in vergelijking met traditionele magnetische materialen
> Uitstekende thermische stabiliteit -- uiterst kleine afwijkingen van -20℃ aan 120℃
> Lage kosten -- goede keus om traditionele materialen zoals permalloy te vervangen

Magnetische Eigenschappen:

> Verzadigingsinductie BS -- 1.25 T
> Verzadigingsmagnetostriction λs -- 2×10-6
> Curietemperatuur Tc -- 560 ℃
> Kristallisatietemperatuur Tx -- 510℃
> Lintdikte -- 25 μm
> Dichtheid D -- 7.25 g/cm3
> Weerstandsvermogen ρ -- 115 μΩ.cm
> De Hardheid Hv van Vicker -- 880 kg/mm2

Magnetische Eigenschappen Vergelijking tussen Amorfe en Nanocrystalline-Materialen en Traditionele Zachte Magnetische Materialen:

Toepassingen van Amorfe en Nanocrystalline-Kernen:

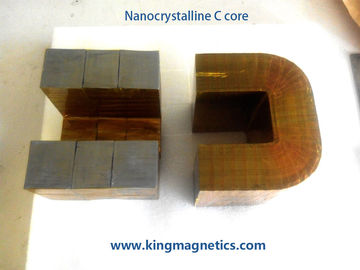

De Nanocrystallinec kernen zijn nu beschikbaar. Verbeteringsproduct van amorfe c-kern, met de hoge dichtheid van de verzadigingsstroom, lage coercivity, laag kernverlies, hogere frequentie zeer met geringe geluidssterkte tot 20KHz, geschikt voor hoofdmachtstransformator, outputinductor, de rol van de verhogingspfc vernauwing. Kan ferrietkern vervangen. De afmetingen kunnen naar maat gemaakt zijn.


Eigenschappen

Materiaal: Op fe-gebaseerde nanocrystalline
De dichtheidsinductie van de verzadigingsstroom: 1.25T
Curietemperatuur (℃): 560
Het stapelen van factor: >0.75
Verzadigingsmagnetostriction (*10^-6): <2>
Weerstandsvermogen (μΩ.cm): 130
Lintdikte: 25μm
Kernvorm: De kern van de Cbesnoeiing



Toepassingen

>> Hoge frequentietransformator (de frequentie adviseert 20-30KHz)
>> Zonneomschakelaarsfilter
>> PFC-vernauwing
>> Differentiële wijzevernauwing
>> Outputfilter
>> Audiomateriaal


Standaardkernafmetingen

Andere specificaties zijn beschikbaar volgens de eisen van de klant.
