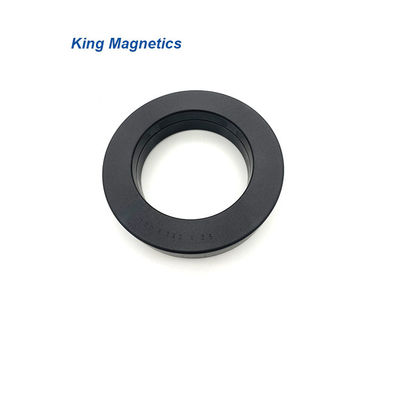

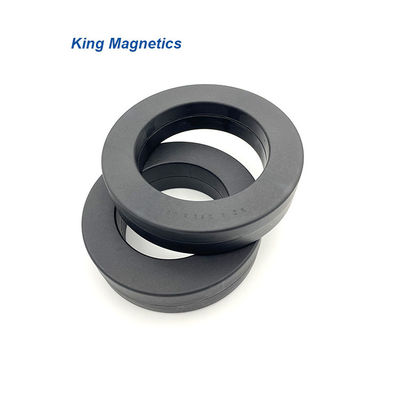

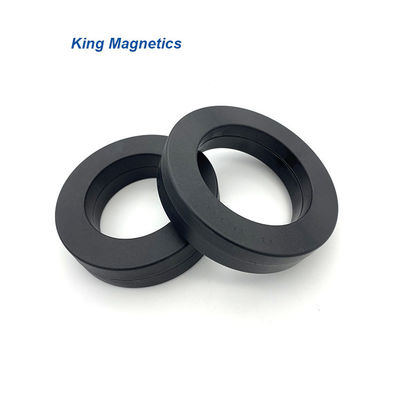

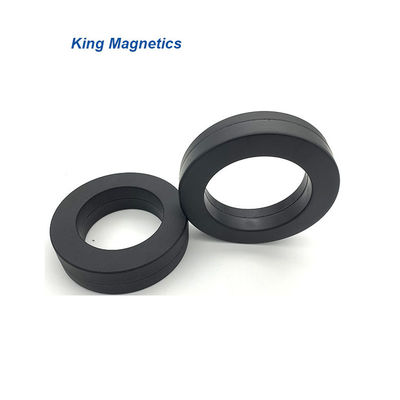

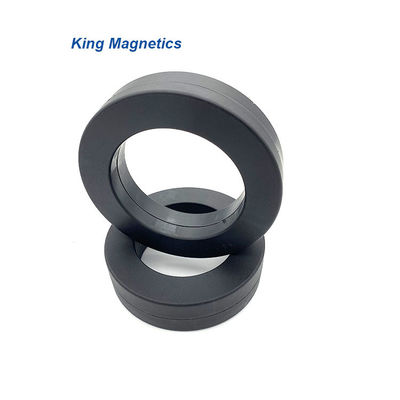

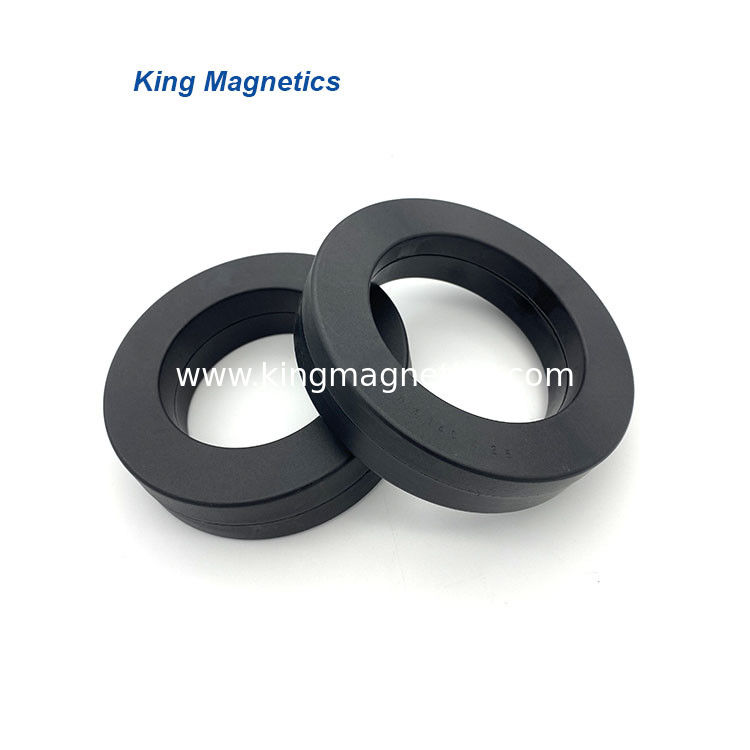

Van de het ferrietkern van KMN14010025 Metglas toroidal kern van Nanocrystalline Fe gebaseerde

Name: Van de het ferrietkern van KMN14010025 Metglas toroidal kern van Nanocrystalline Fe gebaseerde
Brand: King Magnetics
SKU: KMN14010025
Rating: 4.6 (140 reviews)

Brand Name:	King Magnetics
Model Number:	KMN14010025
MOQ:	1ps
Prijs:	-
Delivery Time:	21 het werkdagen
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Plaats van herkomst:

Zhuhai Guangdong China

Certificering:

IOS:9001

Materiaal:

Nanocrytsalline

Merk:

Koning Magnetics

Vorm:

De kern van de Finemetring

Geëindigd:

UL 130 graad plastic geval

Naam:

AL 50uH bindt de gekronkelde 220 vacemi kern van het de rol nano kristal van de filterinductie vast

Toepassing:

EMI vernauwing van de filter de gemeenschappelijke wijze

Verpakking Details:

Karton

Levering vermogen:

10000/PCS/Per mond

Product Description

AL 50uH bindt de gekronkelde 220 vacemi kern van het de rol nano kristal van de filterinductie vast

Productomschrijving

Kmn14010025-4

De Nanocrystallinekernen kenmerken zeer hoge doordringbaarheid over frequentie met lage frekwentie aan hoge tot 30Mhz. Zij zijn zeer geschikt voor gemeenschappelijke wijzevernauwing om als EMC filter worden gebruikt om geleid gemeenschappelijk wijzelawaai samen te persen. Vergeleken bij traditionele ferrietkern, heeft de nanocrystallinekern heel wat voordelen als hoge inductantie, goed filter efficiënt, klein grootte en volume, minder draaien van koperdraad, lager machtsconsumptie en hoog rendement.

Eigenschappen

Materiaal: Op fe-gebaseerde Nanocrystalline-kern
De dichtheidsinductie van de verzadigingsstroom: 1.25T
Doordringbaarheid @ 10KHz: > 50000
Doordringbaarheid @ 100KHz: >10500
Curietemperatuur (℃): 560
Het stapelen van factor: 0,78
Verzadigingsmagnetostriction (*10^-6): <2> Weerstandsvermogen (μΩ.cm): 115
Lintdikte: 25μm
Kernvormen: Troidalkern

Toepassingen

>> EMC Filter
>> geschakelde wijzevoeding
>> computervoeding
>> mededeling en netwerkvoeding
>> laser en Röntgenstraalvoeding
>> lassenmateriaal en Elektroplaterenvoeding
>> zonne-energiemateriaal en Windenergiegenerator
>> huishoudenelektrisch apparaat
>> Uninterruptable voeding (UPS)
>> frequentieconvertor
>> geïntroduceerd het verwarmen materiaal
>> de voedingen van de hoge snelheidsspoorweg

>> VFD-de Motorsystemen van de Omschakelaarsaandrijving

Standaardkernen

Artikelnummer.	Kernafmetingen			Gevaldimensies			Effictive kruis sectie	Beteken weg lengte	Gewicht	AL Minimum Value
	od	identiteitskaart	h	OD	Identiteitskaart	H	AFe	lFe	mFe	10kHz	100kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	g	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0,06	2.6	1.1	14.2	3.0
KMN120805	12	8	4.5	14.5	6.3	6.9	0,07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0,19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0,16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0,25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0,24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0,20	7.1	10	20.8	4.2
KMN261610	26	16	10	28.3	14	12.8	0,39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0,39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0,59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0,47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0,70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0,88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0,47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0,78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Deze kernen zijn onze standaardproducten, kunnen wij hoge prestatieskernen volgens de eisen van de klant, met inbegrip van grootte, inductantie en toepassingen ook ontwerpen en produceren. Wij kunnen klanten helpen om de beste prestatieskernen te selecteren.

* Met een laag bedekt epoxy.

Onze Diensten

1. Nanocrystallinekernen voor gemeenschappelijke wijzevernauwingen

nanocrystallinekernen voor gemeenschappelijke wijze choke.jpg

2. Amorfe en nanocrystallinec kernen

amorf en nanocrystalline c core.jpg

3. Douanekernen en magnetische componenten

douanekernen en magnetische components.jpg

Meer informatie gelieve te bezoeken: www.kingmagnetics.com
