Van de de wijzevernauwing van KMN635025 Finemet de gemeenschappelijke kern van de filternanocrystalline

Name: Van de de wijzevernauwing van KMN635025 Finemet de gemeenschappelijke kern van de filternanocrystalline
Brand: King Magnetics
SKU: KMN635025
Rating: 4.5 (120 reviews)

Brand Name:	King Magnetics
Model Number:	KMN635025
MOQ:	5pcs
Prijs:	-
Delivery Time:	15 het werkdagen
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Plaats van herkomst:

Zhuhai Guangdong China

Certificering:

IOS:9001

Material:

Nanocrytsalline

Model:

KMN635025,

Shape:

Finemet ring core

Finished:

130 degree plastic case

Name:

KMN635025 Finemet common mode choke filter nanocrystalline core

Application:

EMI filter common mode choke

Package:

Carton

Color:

Black

Shipping way:

UPS Etc

Trade term:

EXW

Verpakking Details:

Karton

Levering vermogen:

10000/PCS/Per mond

Product Description

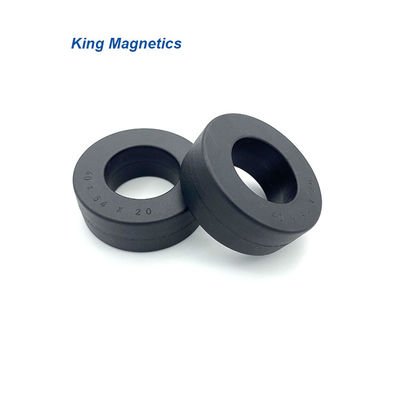

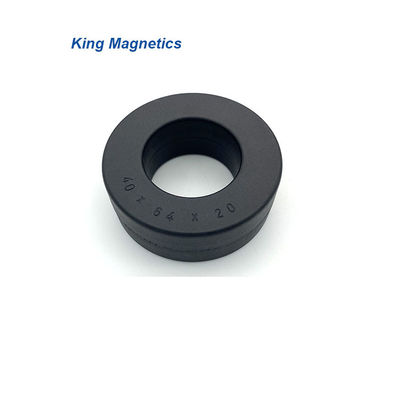

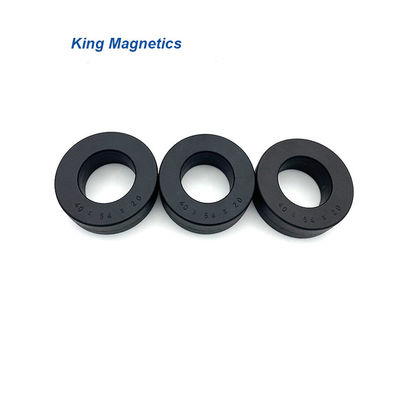

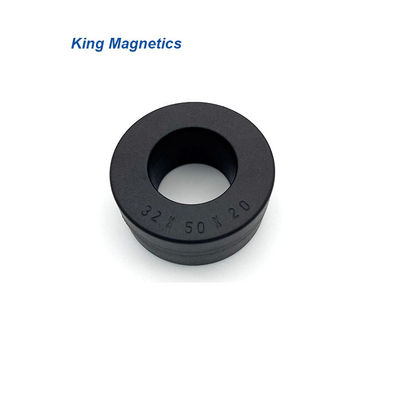

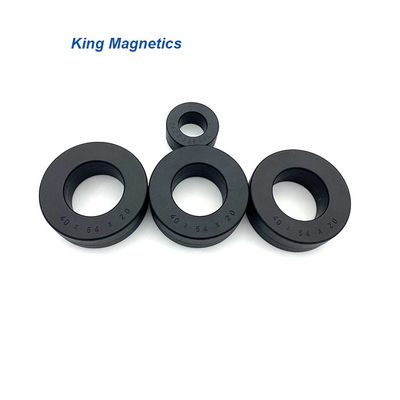

KMN635025 Finemet common mode chokefilter nanocrystalline kern

Productbeschrijving

KMN644025-2

Nanocrystalline kernen hebben een zeer hoge doorlaatbaarheid over lage tot hoge frequentie tot 30 MHz.Ze zijn zeer geschikt voor gemeenschappelijke modus verstikking worden gebruikt als EMC-filter om geleid gemeenschappelijke modus geluid comprimerenIn vergelijking met de traditionele ferrietkern heeft nanocrystalline kern veel voordelen als hoge inductantie, goed filter effectief, kleine grootte en volume, minder draaie van koperdraad,lager stroomverbruik en hoog rendement.

Kenmerken

Materiaal: Nanocrystalline kern op basis van Fe
Inductie van de verzadigingsstroomdichtheid: 1,25T
Permeabiliteit @ 10KHz: > 50000
Permeabiliteit @ 100KHz: > 10500
Curie-temperatuur ((°C): 560
Stapelfactor: 0.78
Verzadigingsmagnetostrictie ((*10^-6): < 2
Resistiviteit (μΩ.cm): 115
Banddikte: 25 μm
Kernvormen: Troïdale kern

Toepassingen

>> EMC-filter
>> Schakelmodus stroomvoorziening
>> Stroomvoorziening voor de computer
>> Communicatie en netwerkopwarmte
>> Laser- en röntgenenergievoorziening
>> Lasapparatuur en elektriciteitsvoorziening
>> Zonne-energieapparatuur en windenergiegeneratoren
>> Huishoudelijk elektrisch apparaat
>> Ononderbroken stroomvoorziening (UPS)
>> Frequentiekonverter
>> Inductieverwarmingsapparatuur
>> hogesnelheidsspoorwegvoorraden

>> VFD-omvormer aandrijfsystemen

Standaardkernen

Deel nr.	Kerndimensies			Afmetingen van de kast			Efficiënt kruis sectie	Gemiddeld pad lengte	Gewicht	AL Minimumwaarde
	o	ID-naam	h	Overdosis	Identificatie	H	AFe	Ik ben bang.	mFe	10 kHz	100 kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	g	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	1.1	14.2	3.0
KMN120805	12	8	4.5	14.5	6.3	6.9	0.07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0.24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	10	20.8	4.2
KMN261610	26	16	10	28.3	14	12.8	0.39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0.88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Deze kernen zijn onze standaardproducten, we kunnen ook hoogwaardige kernen ontwerpen en produceren volgens de eisen van de klant, inclusief maten, inductantie en toepassingen.We kunnen klanten helpen om de best presterende kernen te selecteren.

* Epoxidecoating.
