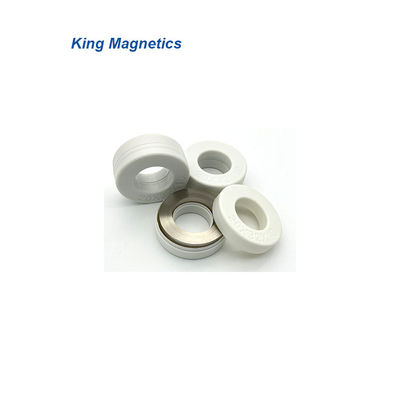

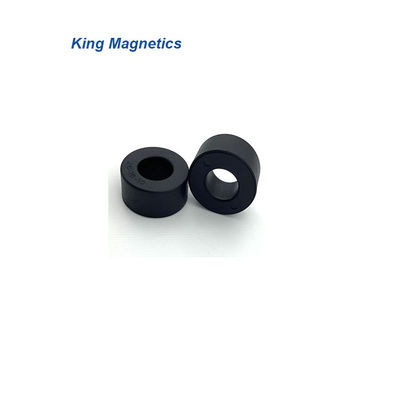

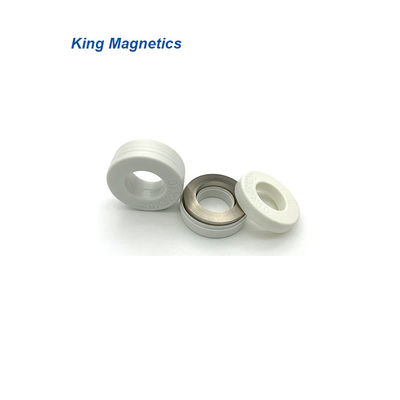

KMN322010 hoge Doordringbaarheidsnanocrystalline toroidalcore voor de gemeenschappelijke kern van de wijzevernauwing

Name: KMN322010 hoge Doordringbaarheidsnanocrystalline toroidalcore voor de gemeenschappelijke kern van de wijzevernauwing
Brand: King Magnetics
SKU: KMN322010
Rating: 4.5 (106 reviews)

Brand Name:	King Magnetics
Model Number:	KMN322010
MOQ:	10pcs
Prijs:	-
Delivery Time:	15 het werkdagen
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Plaats van herkomst:

Zhuhai Guangdong China

Certificering:

IOS:9001

Materiaal:

Nanocrytasllinekern

Merk:

Koning Magnetics

Verschepende manier:

UPS Enz.

Linttype:

finemet, vitroperm, nanoperm, 1k107

Gebruik:

EMC Common Mode-smoorspoel, EMC-filterinductor

Gebeëindigd Type:

Plastic (Zwart) Geval

Toepassing:

Common Mode-smoorspoelen

Maximum het werk temperatuur:

120 C

Verpakking Details:

Karton

Levering vermogen:

500/Pieces/15days

Product Description

De hoge Doordringbaarheids nano emc gemeenschappelijke kern van de wijzevernauwing

Productomschrijving

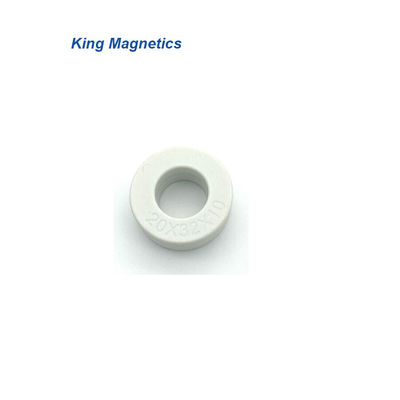

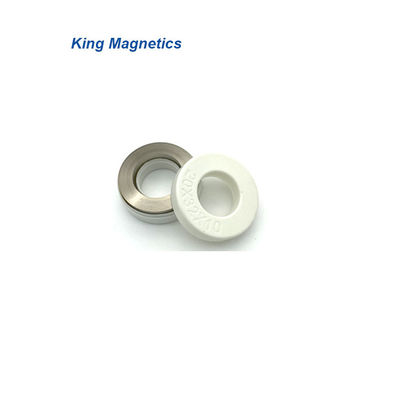

Kmn322010-2

De amorfe en nanocrystallinetechnologie is een zeer belangrijke technologie in moderne magnetische materialen, kernen en aanleidinggevende componenten. De koning Magnetics heeft reeks nanocrystallinekernen voor gemeenschappelijke wijzevernauwingen ontwikkeld.

De Nanocrystallinekernen kenmerken zeer hoge doordringbaarheid over frequentie met lage frekwentie aan hoge tot 30Mhz. Zij zijn zeer geschikt voor gemeenschappelijke wijzevernauwing aan gebruikt als EMC filter om geleid gemeenschappelijk wijzelawaai samen te persen. Vergeleken bij traditionele ferrietkern, heeft de nanocrystallinekern heel wat voordelen als hoge inductantie, goed filter efficiënt, klein grootte en volume, lagere draaien van koperdraad, lager machtsconsumptie en hoog rendement.

De curietemperatuur van nanocrystallinekernen is over 560℃, veel hoger dan traditionele ferrietkern over 200℃. De hoge curietemperatuur maakt nanocrystalline uitstekende thermische stabiliteit uitboren, en kan het ononderbroken werken bij tot milieu 120℃.

De Nanocrystallinekernen is de beste keus voor toepassing van gemeenschappelijke wijzevernauwing.

Eigenschappen

Materiaal: Op fe-gebaseerde Nanocrystalline-kern
De dichtheidsinductie van de verzadigingsstroom: 1.25T
Doordringbaarheid @ 10KHz: > 50000
Doordringbaarheid @ 100KHz: >10500
Curietemperatuur (℃): 560
Het stapelen van factor: 0,78
Verzadigingsmagnetostriction (*10^-6): <2>
Weerstandsvermogen (μΩ.cm): 115
Lintdikte: 25μm
Kernvormen: Toroidal kern

Toepassingen

>> EMC Filter
>> Geschakelde wijzevoeding
>> Computervoeding
>> Mededeling en netwerkvoeding
>> Laser en Röntgenstraalvoeding
>> Lassenmateriaal en Elektroplaterenvoeding
>> Zonne-energiemateriaal en Windenergiegenerator
>> Huishoudenelektrisch apparaat
>> Uninterruptable voeding (UPS)
>> Frequentieconvertor
>> Geïntroduceerd het verwarmen materiaal
>> de voedingen van de hoge snelheidsspoorweg

Standaardkernen

Artikelnummer.	Kernafmetingen			Gevaldimensies			Effictive kruis sectie	Beteken weg lengte	Gewicht	AL Minimum Value
	od	identiteitskaart	h	OD	Identiteitskaart	H	AFe	lFe	mFe	10kHz	100kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	g	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0,06	2.6	1.1	14.2	3.0
KMN120805	12	8	5	14.4	6.5	7.0	0,07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0,19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0,16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0,25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0,24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0,20	7.1	10	20.8	4.2
KMN261610	25.5	16	10	28.3	13.9	13	0,39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0,39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0,59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0,47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0,70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0,88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0,47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0,78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Deze kernen zijn onze standaardproducten, kunnen wij hoge prestatieskernen volgens de eisen van de klant, met inbegrip van grootte, inductantie en toepassingen ook ontwerpen en produceren. Wij kunnen klanten helpen om de beste prestatieskernen te selecteren.

* Met een laag bedekt epoxy.

Productoverzichten

Wij maken kernen aan de tekeningen van de klant. Als u douanekernen nodig hebt, tekening naar te verzenden gelieve ons.

De volledige amorfe en nanocrystallinekernen catalogiseren download:

http://kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf

U kunt ook interesed in:

Nanocrystallinec kern

http://kingmagnetics.com/nanocrystalline-c-core.html

Amorfe Besnoeiingskern

http://kingmagnetics.com/amorphous-c-core.html

De kernen van de Nanocrystallinetransformator

http://kingmagnetics.com/nanocrystalline-transformer-core.html

Voor meer informatie over onze amorfe en nanocrystallinekernen en componenten,

gelieve te bezoeken onze online winkel:

http://kingmagnetics.en.alibaba.com/

Bedrijfsinformatie

De koning Magnetics is een professionele ontwerper en een fabrikant van hoogte - de kernen van kwaliteitsnanocrystalline, amorfe kernen en hoge prestaties zachte magnetische componenten. Wij zijn één van belangrijk bedrijf dat nanocrystallinekernen, amorfe kernen, en magnetische componenten verstrekt. Onze nanocrystallinekernen kenmerken hoge prestaties, hoge stablility en betrouwbaar.

Wij hebben onderzocht, geproduceerd en saled hoge amorfe prestaties en nanocrystallinekernen, inductors en transformatoren jarenlang, en wij hebben veel ervaring om amorfe kernen, nanocrystallinekernen en magnetische componenten te ontwerpen. Onze nanocrystalline en amorfe kernen wijd gebruikt in allerlei elektronika en elektrogebied.

Hoge prestaties amorfe en nanocrystallinekernen en componenten

De hoge Doordringbaarheids nano emc gemeenschappelijke kern van de wijzevernauwing

Waarom ons kies

Waarom ons?! kies!

> Tien jaar ervarings in amorfe productie en nanocrystallinekernen.

> Onze eigen fabriek produceert, maken wij slechts hoog - kwaliteit magnetische kernen.

> De kwaliteit is onze cultuur. 100% testte alvorens te verschepen.

> De verzekering van de Alibabahandel, met ons uw geld in brandkast!

> De hoge prestaties, onze kernen kunnen wereld aan norm voldoen - kwaliteit.

> Uw onderzoek zal responsed in 24 UREN zijn. De tijd is GOUDEN!

> De kleine orde is welkom, onderhouden wij elke cliënt!

FAQ

FAQ:

1. Bent u fabrikant van amorfe en nanocrystallinekernen?

Ja, zijn wij manufacutrer en wij verstrekken hoogte - kwaliteitsproducten.

2. Kunt u naar maat gemaakte kernen?

Ja, te verzenden gelieve ons uw tekening en vereisten.

3. MOQ

Wij plaatsen geen MOQ, is de kleine orde welkom.

4. Levertijd

Meestal begint de levertijd van 15 dagen, afhangt in bestelling hoeveelheid.

5. Hoe te om orde te beginnen?

Vul u enkel vereistebericht en klik hieronder „[verzend]“, zullen wij u in 24 uren contacteren.

Of e-mail aan ons kern (bij) kingmagnetics.com

Contacteer ons

Zhuhaikoning Magnetics Technology Co. , Ltd.

Adres: 1/F, No.5, Pingxi 5,
Van de Nanpingswetenschap en Technologie Streek,
Zhuhai, Guangdong, China, 519060

Telefoon: +86-756-830-5985; +86-158-1980-9198

Website: www.kingmagnetics.com

E-mail: kern (bij) kingmagnetics.com
