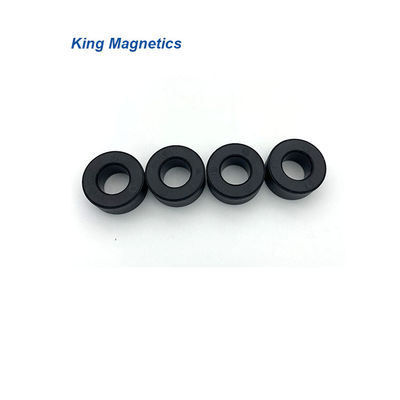

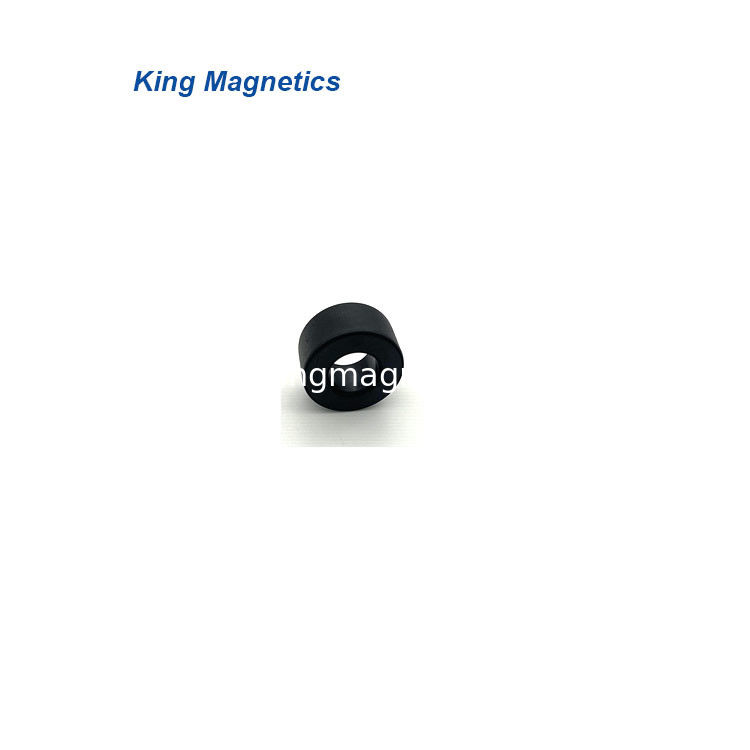

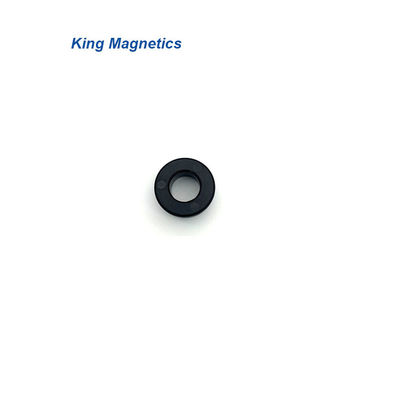

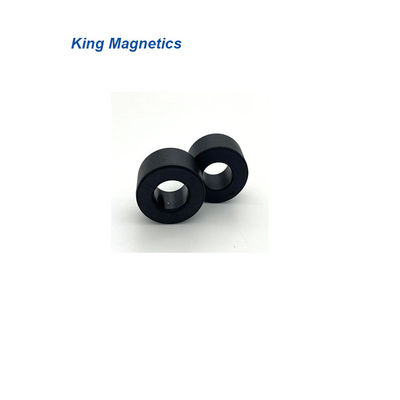

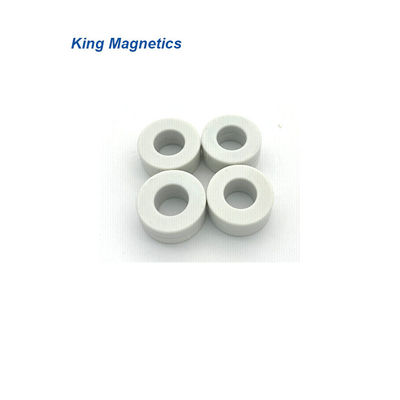

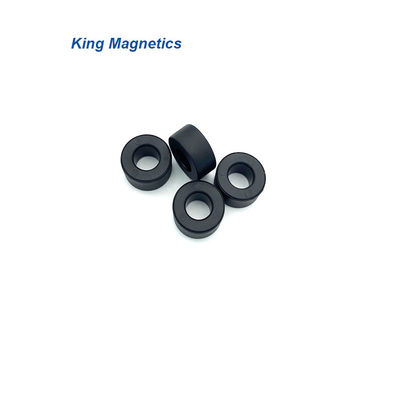

KMN251610High de Kern van frequentienanocrystalline voor gemeenschappelijke wijzevernauwing

Name: KMN251610High de Kern van frequentienanocrystalline voor gemeenschappelijke wijzevernauwing
Brand: King Magnetics
SKU: KMN251610
Rating: 4.8 (144 reviews)

Brand Name:	King Magnetics
Model Number:	KMN251610
MOQ:	30pcs
Prijs:	-
Delivery Time:	15 het werkdagen
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Plaats van herkomst:

Zhuhai Guangdong China

Certificering:

IOS:9001

Merken:

Koning Magnetics

Naam:

AL 50uH Min 25x16x10mm Nanocrystalline Kern voor gemeenschappelijke wijzevernauwing

Inductievermogen:

50uH

Type:

Nanocrystalline toroidal kern

Kernafmeting:

25*16*10mm

Gevaldimensie:

28*14*13.1mm

Model:

KMN251610

Toepassing:

Verstopping in de gewone modus

Verpakking Details:

Karton

Levering vermogen:

10000/PCS/Per mond

Product Description

AL 50uH Min 25x16x10mm Nanocrystalline Core voor common mode choking

Productbeschrijving

KMN251610-3

Nanocrystalline kernen hebben een zeer hoge doorlaatbaarheid over lage tot hoge frequentie tot 30 MHz.Ze zijn zeer geschikt voor gemeenschappelijke modus verstikking worden gebruikt als EMC-filter om geleid gemeenschappelijke modus geluid comprimerenIn vergelijking met de traditionele ferrietkern heeft nanocrystalline kern veel voordelen als hoge inductantie, goed filter effectief, kleine grootte en volume, minder draaie van koperdraad,lager stroomverbruik en hoog rendement.

Kenmerken

Materiaal: Nanocrystalline kern op basis van Fe
Inductie van de verzadigingsstroomdichtheid: 1,25T
Permeabiliteit @ 10KHz: 80000
Permeabiliteit @ 100KHz: 20000
Curie-temperatuur ((°C): 560
Stapelfactor: 0.78
Verzadigingsmagnetostrictie ((*10^-6): < 2
Resistiviteit (μΩ.cm): 115
Banddikte: 25 μm
Kernvormen: Troïdale kern

Toepassingen

>> EMC-filter
>> Schakelmodus stroomvoorziening
>> Stroomvoorziening voor de computer
>> Communicatie en netwerkopwarmte
>> Laser- en röntgenenergievoorziening
>> Lasapparatuur en elektriciteitsvoorziening
>> Zonne-energieapparatuur en windenergiegeneratoren
>> Huishoudelijk elektrisch apparaat
>> Ononderbroken stroomvoorziening (UPS)
>> Frequentiekonverter
>> Inductieverwarmingsapparatuur
>> hogesnelheidsspoorwegvoorraden

>> VFD-omvormer aandrijfsystemen

Standaardkernen

Deel nr.	Kerndimensies			Afmetingen van de kast			Efficiënt kruis sectie	Gemiddeld pad lengte	AL Nominale waarde**		Het is gelijk aan VAC-deel nr.
	o	ID-naam	h	Overdosis	Identificatie	H	AFe	Ik ben bang.	10 kHz	100 kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	25.5	6.4	W914
KMN120805	12	8	4.5	14.5	6.3	6.9	0.08	3.1	28.0	6.8	W902
KMN151005	15	10	4.5	17.1	8.3	7.1	0.09	3.9	27.0	6.7	W865
KMN161006	16	10	6	17.9	8.1	8.1	0.14	4.1	43.0	10.1	W403
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	46.1	11.5	-
KMN171206	17.5	12.6	6	19.2	10.9	8.1	0.11	4.7	30.0	6.9	W515
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	36.1	8.8	W838
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	55.2	13.6	W409
KMN201210	20	12	10	22.6	10.5	12.5	0.31	5.0	62.4	15.6	-
KMN211308E *	21.3	13.6	8	22	13	8.8	0.24	5.5	44.1	11.0	-
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	28.4	7.3	W523
KMN251610	25	16	10	28	14.0	13.1	0.35	6.4	67.0	15.5	W380
KMN261610	26	16	10	28.3	14	12.8	0.39	6.6	57.1	14.3	-
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	59.3	14.0	W423
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	88.0	20.0	W414
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	57.6	14.4	-
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	86.4	21.6	-
KMN322115Y	32	21	15	35.5	18.5	19	0.64	8.3	77.7	19.4	3-fase
KMN382415	37.8	24.2	15	40.8	21.6	18.3	0.80	9.7	82.1	20.5	-
KMN402515	40	25	15	43.8	21.6	18.8	0.88	10.2	99.0	23.1	W424
KMN402520	40	25	20	45	21.5	24.7	1.17	10.2	115.2	28.8	-
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	48.0	11.3	W422
KMN453015	45	30	15	48.3	26.4	18.2	0.88	11.8	87.6	20.0	V102
KMN462725	46	27	25	48.8	24.6	27.8	1.85	11.5	162.4	40.6	-
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	109.6	27.4	-
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	45.0	13.5	W565
KMN635025	63	50	25	69	46	29	1.27	17.7	59.0	17.5	W517
KMN644020	64	40	20	68.2	37	23.5	1.87	16.3	115.2	28.8	-
KMN644025	64	40	25	67.4	37	29.2	2.34	16.3	144.0	36.0	-
KMN805020	80	50	20	83.8	46.6	25.0	2.34	20.4	94.0	28.0	V140
KMN805025	80	50	25	84	47	29	2.93	20.4	144.0	36.0	-
KMN906020	90	60	20	95.4	54.7	24.7	2.34	23.6	81.0	25.1	W518
KMN1008020	100	80	20	105	75	25	1.56	28.3	55.5	13.9	-
KMN1027625	102	76	25	108.1	70.0	30.3	2.54	27.9	91.1	22.8	W468
KMN1108025	110	80	25	116.6	73.8	31.4	2.93	29.8	98.5	24.6	-
KMN1309030	130	90	30	135.3	84.9	36.5	4.68	34.5	136.1	34.0	-
KMN14010025	140	100	25	145	95	30	3.90	37.7	104	26	-
KMN16013025	160	130	25	165	125	30	2.93	45.5	64.6	16.1	-
KMN17012025	170	120	25	175	115	30	4.88	45.5	107.6	26.9	-
KMN20016030	200	160	30	207	153	37	4.5	56.5	83.2	2.8	-

Deze kernen zijn onze standaardproducten, we kunnen ook hoogwaardige kernen ontwerpen en produceren volgens de eisen van de klant, inclusief maten, inductantie en toepassingen.We kunnen klanten helpen om de best presterende kernen te selecteren.

* Epoxidecoating.

** AL-tolerantie -30%/+50%

KMN322115Y - Driefasige choke-kern met gemeenschappelijke modus.

Onze diensten

1. Nanocrystalline kernen voor gewone modus chokes

- Zeer hoge doorlaatbaarheid, geschikt voor EMI common mode chokes.

2. Amorfe en nanocristallijn c-kernen

- Hoge verzadigingsdichtheid en weinig kernverlies.

- Nanocrystalline c-kernen zijn het bijgewerkte materiaal met ultra hoge prestaties.

3. Op maat gemaakte kernen en magnetische componenten

- Ovale nano-kristalline kernen voor VFD geluidsonderdrukker.

- Amorfe inductoren voor DC- of PFC-knoeisel.

- Nanocrystalline toroïdale kernen voor gewone modus wurging.
