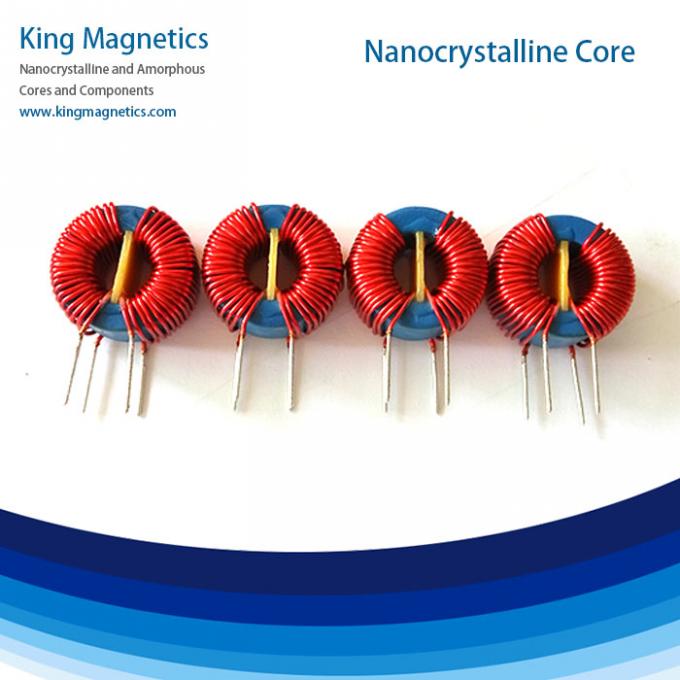

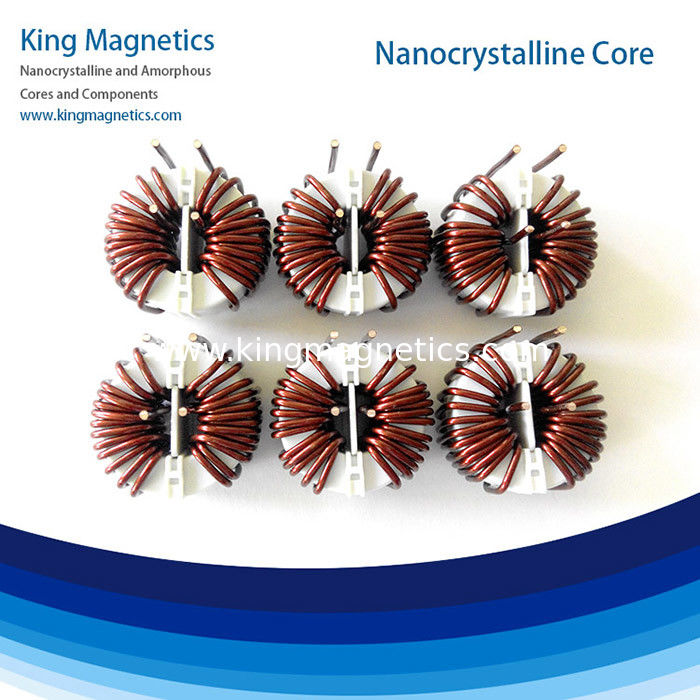

gepersonaliseerde nano-kristallijn stroomlijnknoeisel

Name: gepersonaliseerde nano-kristallijn stroomlijnknoeisel
Brand: King Magnetics
SKU: gepersonaliseerde materiaal nano-kristallijn stroomlijn stikker
Rating: 4.8 (156 reviews)

Brand Name:	King Magnetics
Model Number:	gepersonaliseerde materiaal nano-kristallijn stroomlijn stikker
MOQ:	10 PCs
Prijs:	-
Delivery Time:	15 dagen
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Plaats van herkomst:

China

Certificering:

RoHS

Naam:

gepersonaliseerde materiaal nano-kristallijn stroomlijn stikker

Model:

1k107, finemet, vitroperm 500 F, nanoperm

Toepassing:

EMI vernauwing van de filter de gemeenschappelijke wijze

Verpakking Details:

Document Vakje

Levering vermogen:

50000

Product Description

gepersonaliseerde materiaal nano-kristallijn stroomlijn stikker

Amorfe en nanocrystalline technologie is een zeer belangrijke technologie in moderne magnetische materialen, kernen en inductieve componenten.King Magnetics heeft een reeks nanocrystalline kernen ontwikkeld voor gewone modus chokes..

Nanocrystalline kernen hebben een zeer hoge doorlaatbaarheid over lage frequentie tot hoge frequentie tot 30 MHz.Ze zijn zeer geschikt voor gemeenschappelijke modus verstikking worden gebruikt als EMC-filter om geleid gemeenschappelijke modus geluid comprimerenIn vergelijking met de traditionele ferrietkern heeft nanocrystalline kern veel voordelen als hoge inductantie, goede filter effectief, kleine grootte en volume, minder draaie van koperdraad,lager stroomverbruik en hoog rendement.

De Curie-temperatuur van nanokristalline kernen is ongeveer 560°C, veel hoger dan de traditionele ferrietkern ongeveer 200°C.en kan continu werken bij maximaal 120°C.

Nanocrystalline kernen zijn de voorkeur zachte magnetische materiaal voor de gemeenschappelijke modus stikken.die een veel hogere permeabiliteit hebben bij hoge frequentie.

Kenmerken

Materiaal: Nanocrystalline kern op basis van Fe
Inductie van de verzadigingsstroomdichtheid: 1,25T
Permeabiliteit @ 10KHz: > 50000
Permeabiliteit @ 100KHz: > 10500
Curie-temperatuur ((°C): 560
Stapelfactor: 0.78
Verzadigingsmagnetostrictie ((*10^-6): < 2
Resistiviteit (μΩ.cm): 115
Banddikte: 25 μm
Kernvormen: Toroïdale kern

Toepassingen

>> EMC-filter
>> Schakelmodus stroomvoorziening
>> Stroomvoorziening voor de computer
>> Communicatie en netwerkopwarmte
>> Laser- en röntgenenergievoorziening
>> Lasapparatuur en elektriciteitsvoorziening
>> Zonne-energieapparatuur en windenergiegeneratoren
>> Huishoudelijk elektrisch apparaat
>> Ononderbroken stroomvoorziening (UPS)
>> Frequentiekonverter
>> Inductieverwarmingsapparatuur
>> hogesnelheidsspoorwegvoorraden

Standaardkernen

Deel nr.	Kerndimensies			Afmetingen van de kast			Efficiënt kruis sectie	Gemiddeld pad lengte	Gewicht	AL Minimumwaarde
	o	ID-naam	h	Overdosis	Identificatie	H	AFe	Ik ben bang.	mFe	10 kHz	100 kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	g	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	1.1	14.2	3.0
KMN120805	12	8	5	14.4	6.5	7.0	0.07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0.24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	10	20.8	4.2
KMN261610	25.5	16	10	28.3	13.9	13	0.39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0.88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Deze kernen zijn onze standaardproducten, we kunnen ook hoogwaardige kernen ontwerpen en produceren volgens de eisen van de klant, inclusief maten, inductantie en toepassingen.We kunnen klanten helpen bij het selecteren van de prestatie kern.

* Epoxidecoating.

Productoverzicht

We maken kernen naar de tekeningen van de klant. Als je aangepaste kernen nodig hebt, stuur dan de tekening naar ons.

Volledige catalogus van amorfe en nanocristallijn kernen:

Het gebruik van de methode is niet toegestaan op basis van de methodologie van het onderzoek.

U kunt ook geïnteresseerd zijn in:

Nanocristallijn C-kern

Het gebruik van de methode wordt beperkt tot de volgende factoren:

Amorfe snijkern

Het vermogen van de magnetische kern om de magnetische kern te vergroten is ongeveer gelijk aan dat van de magnetische kern.

Nanocristallijn transformerkernen

Het gebruik van een van de volgende modellen is niet toegestaan:

Waarom hebben jullie ons gekozen?

> Tien jaar ervaring in de productie van amorfe en nano-kristallijn kernen.

> Onze eigen fabriek produceert, we maken alleen hoogwaardige magnetische kernen.

> Kwaliteit is onze cultuur. 100% getest voor verzending.

> Alibaba handel verzekering, met ons uw geld veilig!

> Hoge prestaties, onze kernen kunnen voldoen aan de wereldwijde kwaliteitsstandaard.

> Uw vraag zal binnen 24 uur worden beantwoord.

> Kleine bestelling is welkom, we bedienen elke klant!

Vragen:

1Bent u een fabrikant van amorfe en nano-kristalliene kernen?

Ja, we zijn fabrikant en leveren producten van hoge kwaliteit.

2Kun je op maat gemaakte kernen?

Ja, stuur ons uw tekening en eisen.

3. MOQ

We stellen geen MOQ, kleine bestelling is welkom.

4. Levertyd

Meestal begint de doorlooptijd vanaf 15 dagen, afhankelijk van de bestelhoeveelheid.

5Hoe kan ik de orde opzetten?

Vul gewoon je vereiste bericht in en klik op"verzenden]"Hieronder, zullen we contact met u opnemen in24 uur.

Of e-mail ons.core ((at) kingmagnetics.com
